Гідроелектростанція
Визначення і загальна характеристика

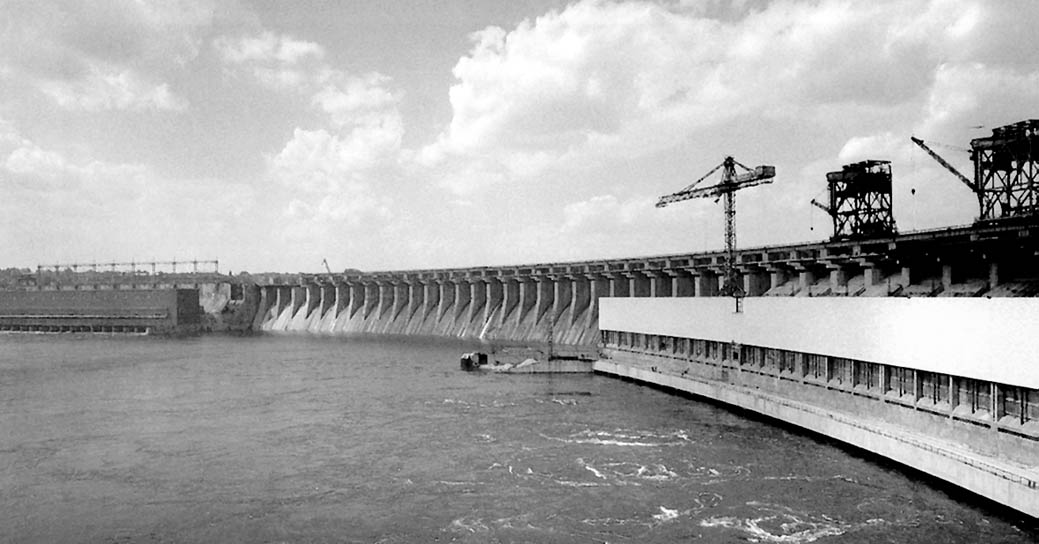

ГІДРОЕЛЕКТРОСТА́НЦІЯ (ГЕС) — комплекс споруд та устаткування для перетворення енергії водного потоку, що виникає при падінні (напорі) води, в електричну. На річках рівнинних і передгірних районів створюють переважно за допомогою греблі. Будівлю ГЕС споруджують поруч із греблею, частину устаткування встановлюють усередині греблі або ж безпосередньо за нею у нижньому бʼєфі. На гірських річках найчастіше будують дериваційні ГЕС, напір у яких створюють переважно за допомогою дериваційних водоводів (каналів, труб, тунелів) за рахунок різниці відміток початку і кінця водоводу або шляхом застосування греблі і деривації водночас.
Основне енергетичне устаткування розміщують у приміщенні ГЕС: у машинному залі — гідроагрегати, допоміжне обладнання, зокрема устаткування автоматичного керування і контролю; у центральному посту керування — пульт оператора-диспетчера, або автооператор гідроелектростанції. Трансформаторна підстанція (для підвищення напруги) може бути як усередині будинку ГЕС, так і в окремих будівлях чи на відкритих майданчиках.
За потужністю (у МВт) ГЕС поділяють на потужні (понад 250), середні (25–250) та малі (менша 25-ти). Потужність залежить від напору, витрати води через гідротурбіни та коефіцієнта корисної дії гідроагрегату. За величиною напору ГЕС поділяють на високо- (понад 60 м), середньо- (25–60 м) і низьконапірні (менший 25-ти м). На рівнинних річках напори рідко перевищують 100 м, на гірських за допомогою гребель можна створити напори до 300 м, за допомогою деривації — до 1500 м. Ця класифікація приблизно відповідає і типам енергетичного устаткування. На високонапірних ГЕС застосовують ковшові і радіально-осьові турбіни з металевими спіральними камерами; на середньонапірних — поворотно-лопаткові та радіально-осьові турбіни з залізобетонними і металевими спіральними камерами, на низьконапірних — поворотно-лопаткові турбіни у залізобетонних спіральних камерах, іноді — горизонтальні турбіни в капсулах чи відкритих камерах. За схемою використання водних ресурсів і концентрації напорів ГЕС поділяють на руслові, пригребельні, дериваційні з напірними і безнапірними дериваціями, змішані, гідроакумулювальні (ГАЕС) та припливні (ПЕС). Особливе місце серед них займають дві останні.
Спорудження ГАЕС зумовлене зростанням потреб у піковій потужності великих енергетичних систем. Властивість ГАЕС акумулювати енергію ґрунтується на тому, що вільна в енергосистемі у певний період часу електроенергія використовується агрегатами ГАЕС, які, працюючи у режимі насоса, перекачують воду з водосховища до верхнього акумулювального басейну. В період піків навантаження акумульована таким чином енергія повертається до енергосистеми, і вода з верхнього акумулювального басейну трубопроводами надходить до гідроагрегатів, які працюють у режимі генераторів струму. Потужність окремих ГАЕС з такими оборотними гідроагрегатами сягає 1620-ти МВт (Корнуолл, США). ПЕС перетворюють енергію морських припливів у електричну, яка внаслідок періодичності припливів і відпливів може бути використана в енергосистемах лише разом з енергією регулювальних електростанцій, що заповнюють провали потужності ПЕС протягом доби чи місяців. 1967 у Франції завершено будівництво ПЕС загальною потужністю 240 МВт (24 агрегати).
За характером використання води й умовами роботи розрізняють ГЕС на ті, що працюють на природному стоці без регулювання, і ті, що працюють з регулюванням стоку — добовим, тижневим, сезонним (річним) і багаторічним. Найбільші ГЕС України побудовані на Дніпрі — 6 (див. Дніпровський каскад ГЕС) і Дністрі — 1. Із них лише Кременчуцька і Дністровська працюють при річному (з переходом на багаторічне) регулюванні стоку.
А. В. Яцик
